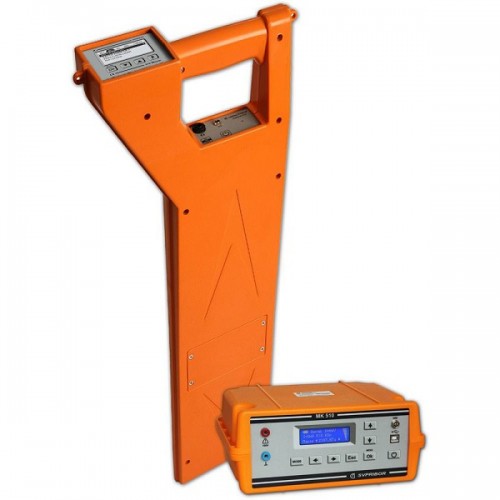

Описание трассодефектоискателя 510 Master

Прибор предназначен для:

1. поиска подземных, воздушных кабельных линий связи, а также силовых кабелей; металлических тросов и трубопроводов (водо-, нефте-, газопроводов); коммуникаций, имеющих металлическую оболочку или металлические проводники;
2. контроля положения, направления, глубины залегания и протекающего сигнального тока подземной коммуникации, а также локализации места обрыва или короткого замыкания;
3. контроля направления сигнала для определения своего кабеля в местах схождения коммуникаций или в пучке кабелей;
4. поиска, контроля положения и определения глубины залегания трассы силовых кабелей с током промышленной частоты (50 Гц);
5. поиска трасс с применением генератора сигналов с частотой от 200 до 35 000 Гц.
6. поиска трасс по широкополосному шуму и анализа его спектра;
7. локализации повреждения оболочек медных кабельных линий амплитудным и фазовым (бесконтактным) методами;
8. определения координат трассоискателя (при наличии модуля ГЛОНАСС/GPS в составе приёмника), измерение глубины и сигнального тока с одновременной записью в файл.

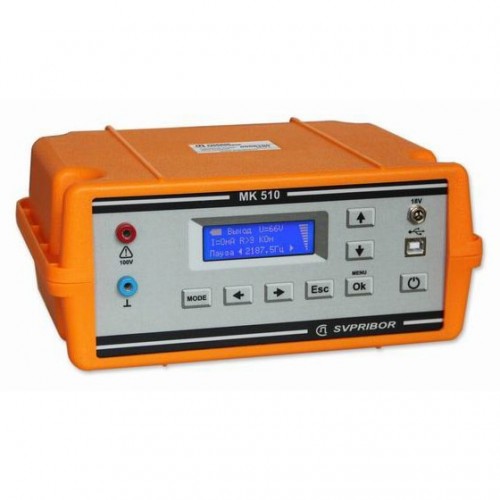

Трассо-дефектоискатель 510 Master в активном режиме работает на частотах 273 Гц, 2 187,5 Гц, 6 562,5 Гц, 26 250 Гц в комплекте с генератором МК 510, ГК-310А-2, ГК-Мини, ЛИС, Е-100. А также на любой частоте в диапазоне от 200 до 35 000 Гц с применением стороннего генератора сигналов.

В пассивном режиме трассо-дефектоискатель применяется для обнаружения сигналов с частотами в полосе от 10 до 26 000 Гц, а также для трассировки силовых кабельных линий с током промышленной частоты – 50 Гц.

Поиск трассы осуществляется по изображению на дисплее и звуковым способом (наушники и встроенный излучатель).

Трассо-дефектоискатель 510 Master оснащается жидкокристаллическим (LCD) дисплеем. При работе в условиях отрицательных температурах воздуха автоматически включается подогрев дисплея и следует учитывать снижение времени работы приемника. Чем ниже температура тем быстрее расходуется заряд аккумуляторов. При температуре -20°С время непрерывной работы Трассо-дефектоискателя снижается до 3 часов.

После включения приёмника, хранившегося при отрицательных температурах, требуется несколько минут для прогрева дисплея.
