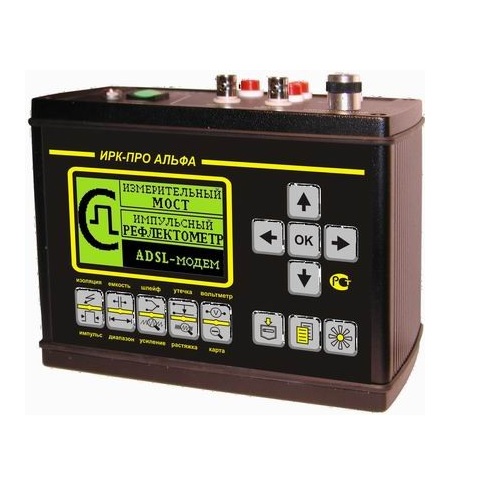

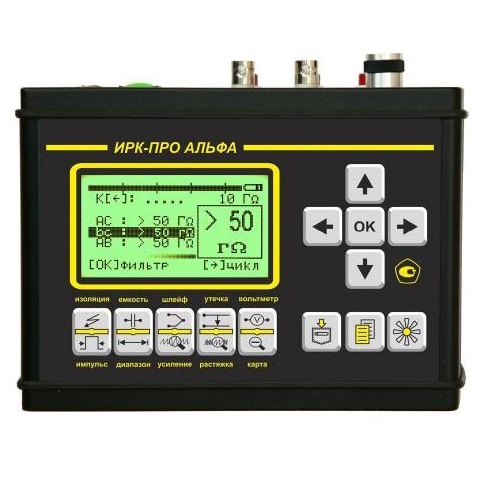

Описание кабельного прибора ИРК-ПРО Альфа

Кабельный прибор ИРК-ПРО Альфа объединяет в себе:

• Рефлектометр для металлических кабелей
• Измерительный мост
• ADSL модем

Функциональные возможности Рефлектометра ИРК-ПРО Альфа:

• измерения расстояния до места повреждения кабеля
• определения характера повреждений
• измерения расстояния между неоднородностями волнового сопротивления
• определения длины кабеля
• измерения коэффициента укорочения

Измерительный мост позволяет проводить:

• измерение сопротивления изоляции
• измерение электрической емкости и расстояния до места разбитости пар
• измерение сопротивления шлейфа и омической асимметрии
• измерение расстояния до повреждения изоляции
• измерение расстояния до места обрыва кабеля
• определение длины кабеля
• измерение напряжения на кабеле

Мост имеет два уровня испытательного напряжения: 400 В для открытия любых дефектов и пониженное 180 В для работы с импортным оборудованием.

ADSL модем нужен для проверки связи со станционным оборудованием ADSL (DSLAM) и измерения характеристик канала:

• отношение сигнал/шум
• затухания в линии
• интегральной мощности передачи в восходящем и нисходящем потоках
• интегральные значения скорости в восходящем и нисходящем потоках

Поддерживаемые протоколы:

• ADSL
• ADSL2
• ADSL2+
• схемы спектрального распределения в соответствии с Annex A и Annex B

Встроенная память позволяет хранить характеристики 50 рабочих кабелей, 35 000 пар плановых измерений и 1000 рефлектограмм. Функция вольтметра служит для контроля напряжения в линии. В этом режиме генератор подает в линию сигнал на частоте около 500 Гц. Генератор применяется также для поиска пар на дальнем конце. Результаты выводятся в цифровом и графическом виде. На карте кабеля показывается место неисправности и обозначены муфты.

Функция "Список кабелей" позволяет ускорить процесс измерений. Кабель в списке «помнит» свои параметры.

Характеристики ИРК-ПРО Альфа
