Описание кабельного прибора ИРК-ПРО Гамма
Кабельный прибор ИРК-ПРО Гамма объединяет в себе мощный рефлектометр для магистральных кабелей и городских кабелей ТПП, DSP рефлектометр и измерительный мост. Может работать в лабораторных и полевых условиях.
В прибор заложена возможность наращивания новых измерительных и сервисных функций.
Назначение и функциональные возможности
Рефлектометр:
- Определение расстояния до места изменения волнового сопротивления всех типов кабелей: повреждения, муфты, длина, взаимное влияние, разбитость пар.
- Функция подавления шумов в условиях интенсивных помех. Стабилизация РФГ.
- Функция «антилыжа» предназначена для выравнивания рефлектограммы при измерениях на длинных кабелях.
- Компенсация затухания в кабеле.
DSP Рефлектометр:
- Работа на длинных и проблемных кабелях.
- Логарифмический масштаб, позволяющий просмотреть весь кабель без использования усиления
- Позиционирование измерительных курсоров по максимумам (минимумам).
Мост:
- Измерение расстояния до понижения изоляции кабеля.
- Определение места обрыва или перепутывания жил кабеля.
- Измерение сопротивления изоляции, шлейфа, омической асимметрии, электрической емкости всех типов кабелей.
- Работа с симметричными и несимметричными кабелями.
- Автоматизация проведение измерений на многопарных кабелях.
Ethernet:
- Проверка связи с удаленными компьютерами по протоколу TCP/IP.
- Проверка IPTV.
Общие:
- Система «мгновенный старт».
- Цветной сенсорный дисплей 800х480.
- Многофункциональное меню.
- Связь с компьютером через USB.
- Запись результатов на внешний Flash накопитель.
- Поддержка работы с компьютерной мышкой.
- Поддержка базы данных кабелей.
- Работа с удаленным FTP сервером.
Условия эксплуатации:
- Температура окружающей среды от -20 до +50º С.
- Относительная влажность воздуха до 90% при 30O С.
- Атмосферное давление от 86 до 106 кПа.
Характеристики
Рефлектометр
| Диапазоны измеряемых рефлектометром расстояний | 131, 262, 523, 1046, 2093, 4186, 8371, 16742, 33485, 66970м |
| Максимальное разрешение | 0,2 м |
| Перекрываемое затухание | Не менее 80 дБ |
| Регулируемая амплитуда зондирующего импульса | 6 ÷ 18 В с шагом 1 В |
| Длительность зондирующего импульса | 16 ÷ 30000 нс |
| Количество усреднений | 2, 4, 8, 16, 32, 64, 128, 256, 512 |
| Диапазон установки коэффициента укорочения | 1 ÷ 7 с шагом 0,001 |
Измерительный мост ИРК-ПРО
| Диапазон измерения сопротивления изоляции | 1 кОм – 50000 МОм |
| Диапазон измерения электрической емкости | 0,1 – 2000 нФ |
| Диапазон измерения сопротивления шлейфа | 0 – 10 кОм |
| Испытательное напряжение | 180 В |
| Диапазон Rп в месте повреждения изоляции | 0 – 20 МОм |
| Диапазон измерения напряжения | 0 – 300 В |
| Максимальная погрешность определения расстояния до места повреждения изоляции | для Rп = 0 – 3 МОм 0,1%+1м |
| Максимальная погрешность измерения сопротивления шлейфа в диапазоне |
0 ÷ 3000 Ом 0,1%+1 ед. 3 кОм ÷ 10 кОм 0,1 кОм |
| Максимальная погрешность измерения омической асимметрии | 0,1%+1 ед. |
|
Максимальная погрешность измерения сопротивления изоляции в диапазоне 0 ÷ 999 кОм в диапазоне 1МОм ÷ 999Мом в диапазоне 1000МОм ÷ 4999Мом в диапазоне 5000МОм ÷ 10000Мом в диапазоне >10000МОм |
2%+1 ед. 2%+1 ед. 5%+1 ед. 10% +1 ед. не нормируется |
| Максимальная погрешность измерения электрической емкости | 2%+1 ед. |
| 1 ед. равна значению самого младшего разряда числа, выводимого на экран. | |
Общие параметры
| Питание прибора от встроенного аккумулятора | Li-Ion 7,2В 4,4 А/ч |
| Потребляемая мощность не более | 7 Вт |
| Габариты | 270х240х120 |
| Вес | 2,5 кг |
Состав изделия и комплект поставки
| Наименование | кол-во |
| Прибор | 1 |
| Набор проводов | 1 |
| Сетевой адаптер | 1 |
| Руководство по эксплуатации | 1 |

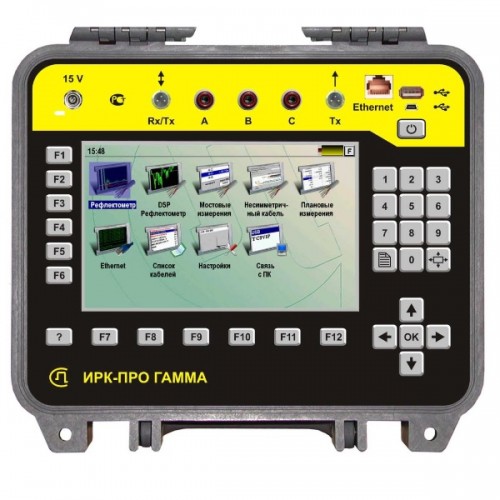

Кабельный прибор ИРК-ПРО Гамма
- Производитель: Связьприбор
- Модель: ИРК-ПРО Гамма
- Артикул: 51-01023
- Наличие: Есть в наличии
-
87371 грн.
