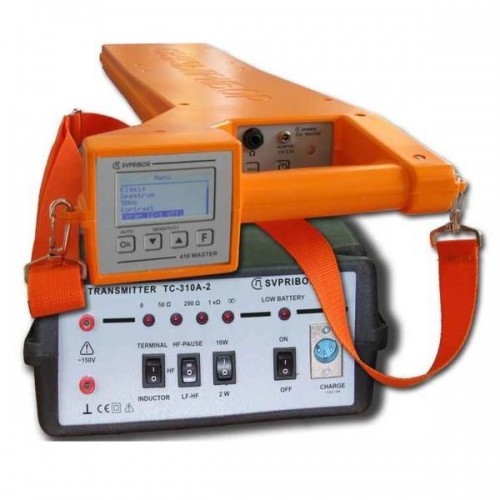

Описание трассодефектоискателя Поиск-410 Мастер

Трассо-дефектоискатель ПОИСК-410 Мастер предназначен для:

1. поиска подземных, воздушных кабельных линий связи, а также силовых кабелей; металлических тросов и трубопроводов (водо-, нефте-, газопроводов); коммуникаций, имеющих металлическую оболочку или металлические проводники;
2. контроля положения, направления, глубины залегания и протекающего сигнального тока подземной коммуникации, а также локализации места обрыва или короткого замыкания;
3. контроля направления сигнала для определения своего кабеля в местах схождения коммуникаций или в пучке кабелей;
4. поиска, контроля положения и определения глубины залегания трассы силовых кабелей с током промышленной частоты (50 Гц);
5. поиска трасс с применением миниатюрного генератора ЛИС (26 250 Гц);
6. поиска трасс с применением генератора сигналов с частотой от 200 до 3999 Гц.
7. поиска трасс по широкополосному шуму и анализа его спектра;
8. локализации повреждения оболочек медных кабельных линий амплитудным и фазовым (бесконтактным) методами;
9. определения местоположения (координат GPS) трассоискателя, измерение глубины и сигнального тока с одновременной записью в файл.

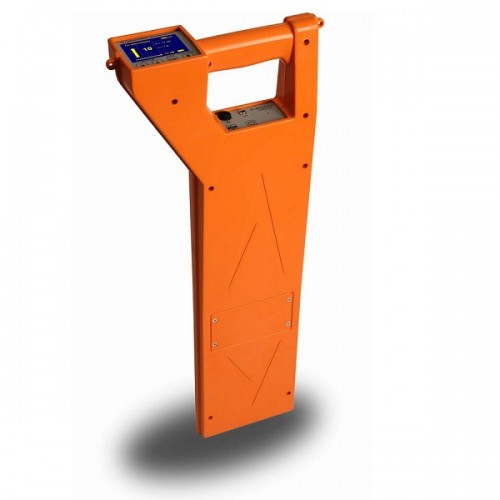

Поиск-410 Мастер выполнен в виде легкого прочного моноблока, в котором объединены приемник и датчики в одну измерительную систему. Система датчиков позволяет определять положение кабеля на местности (режим «карта кабеля»), а также вести традиционный поиск по максимуму и минимуму в вертикальном положении. Вес моноблока 1,9 кг. Размеры 69x26x8,6 cм. Громкий звук. Яркий высококонтрастный OLED-дисплей, который не теряет динамичности даже при температурах -20oС и ниже. Применение 4 NiMh аккумуляторов типоразмера "АА" емкостью не менее 2,3 А/ч. позволяет непрерывно работать 13 часов.

Режимы работы

Уникальный режим «КАРТА КАБЕЛЯ» показывает на экране карту исследуемой местности с расположением кабеля. Этот режим содержит только легкую для чтения графическую информацию, удобную для быстрого и уверенного поиска трассы.

• Кабель слева от измерителя. Стрелка на экране изображает кабель с направлением сигнала по нему. Стрелка слева от перекрестья - кабель слева от измерителя:



• Кабель справа от измерителя - стрелка справа от перекрестья:



• При приближении к кабелю стрелка приближается к перекрестью, причем точность поиска возрастает: вертикальный датчик определяет положение кабеля с точностью, как при поиске "по минимуму". Сигнал при этом возрастает. Длина стрелки играет роль индикатора: растёт вместе с сигналом, пропадает в паузе. Кабель точно под датчиком - стрелка совпадает с перекрестьем:



• Когда стрелка совпадает с перекрестьем и кабель находится точно под датчиком, можно измерить глубину залегания без ошибок позиционирования:



• Еще одно замечательное свойство стрелки: по направлению сигнала она ведет контроль кабеля «свой-чужой». Если измеритель обнаружил в зоне поиска "чужой" кабель, раздается звуковой сигнал и стрелка меняет направление на обратное (сигнал по "чужим" коммуникациям возвращается к генератору):



Другие режимы (общие с Поиск-310Д-2М)
	Классический. Поиск кабеля по максимуму или по минимуму сигнала. Полоска играет роль индикатора, показывая величину сигнала и пропадая в паузе. Работа индикатора дублируется цифровыми показаниями (в центре). Прибор проводит непрерывные цифровые измерения глубины залегания кабеля и силы тока (справа).
	Спектр. Поиск силовых кабелей, релейных сетей и других подземных коммуникаций по спектру их собственного сигнала (без применения генератора). Спектр сигнала позволяет отличить нагруженные и ненагруженные силовые кабели, релейные сети от трубопроводов. Опция «живой звук»: в головные телефоны выводится звуковой сигнал со спектром всего принимаемого диапазона для лучшего ориентирования оператора во время поиска.
	НЧ-ВЧ метод служит для бесконтактного отыскания повреждений изоляции кабеля в городских условиях, где контактный метод неприменим. Сравнение уровня сигнала на частотах 273,5 Гц - 2 кГц позволяет в сложных городских условиях отыскивать повреждения до 10 кОм (замокшие муфты).
	Фаза. Фазовый двухчастотный метод служит для бесконтактного поиска повреждений изоляции зоновых кабелей до 50 кОм.
	Чужой генератор. Приемник может настраиваться на частоту «чужого» генератора (не из комплекта). Режим можно использовать, например, для поиска места прожига силового кабеля с мощным силовым генератором.
