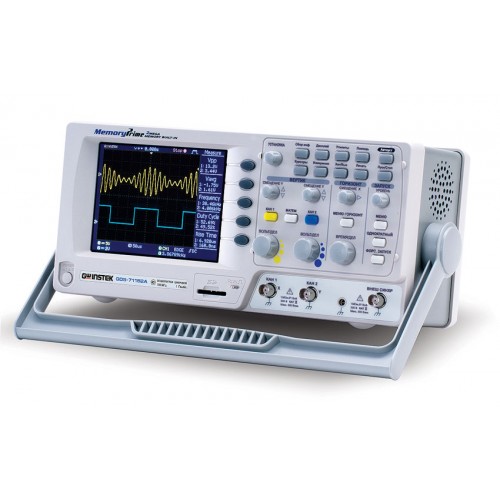

Новая серия от GW Instek включает 3 двухканальные модели (GDS-71062A, GDS-71102A, GDS-71152A) с полосами пропускания 60, 100 МГц и 150 МГц соответственно. Максимальная частота дискретизации 1 ГГц (эквивалентная 25 ГГц), максимальный объём внутренней памяти 2 Мб.

Осциллографы оснащены высококонтрастным цветным ЖК-дисплеем, интерфейсом USB 2.0 для управления с ПК и слотом карт памяти Secure Digital (SD) для оперативной записи данных в различных форматах и их переноса для обработки. Также в арсенале технических характеристик новых приборов: автоматические и курсорные измерения, режимы растяжки, самописца и XY, синхронизация по длительности импульса и ТВ. Сбор информации осуществляется в режимах: выборка, пиковый детектор (> 10 нс), усреднение (2 /…/ 256), память (15 осциллограмм, 15 профилей).

Новая линейка является итогом улучшения анонсированной ранее серии с максимальной скоростью выборки 250 Мвыб/с и памятью 4 кб на канал. За истёкший период по результатам инженерного фокус-анализа, опыта эксплуатации были учтены запросы и пожелания пользователей, что позволило значительно усовершенствовать функциональность и программно-аппаратные ресурсы анонсируемых моделей.

Количество каналов 2;

Полоса пропускания 60 МГц;

Максимальная частота дискретизации: 1 ГГц, эквив. 25 ГГц;

Объем памяти 1 Мб на канал (2 Мб – при объединении);

27 видов автоматических измерений, курсорные измерения (ΔU; ΔT; 1/ΔT);

Режим автоизмерения временных задержек 2-х сигналов (8 параметров);

Функция автоустановки параметров развертки, запуска и усиления (с блокировкой при необходимости);

5 функций математики: сложение, вычитание, умножение, деление, БПФ (на участке 1 кб), БПФ с.к.з.;

Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный);

Режимы растяжки, самописца и XY;

Синхронизация по длительности импульса и ТВ;

Режимы дискретизации: выборка, пиковый детектор (> 10 нс), усреднение (2 /…/ 256);

Память: 15 осциллограмм, 15 профилей настроек;

Выход калибратора (1 …100 кГц) с рег. скважностью (5…95%);

Интерфейс: USB 2.0 для управления;

Слот SD (Secure Digital) для записи данных на карты памяти;

Цветной TFT-дисплей с регулируемой яркостью;

Русифицированное меню.
