Описание индикатора напряженности электромагнитного поля «ИНП-0107»

Портативный носимый аппарат - индикатор напряженности поля ИНП 0107 предназначен для измерений уровня сигнала на трассе поездной связи, а также величин девиации и частот модуляции частотно-модулированного тоном сигналов передатчиков.

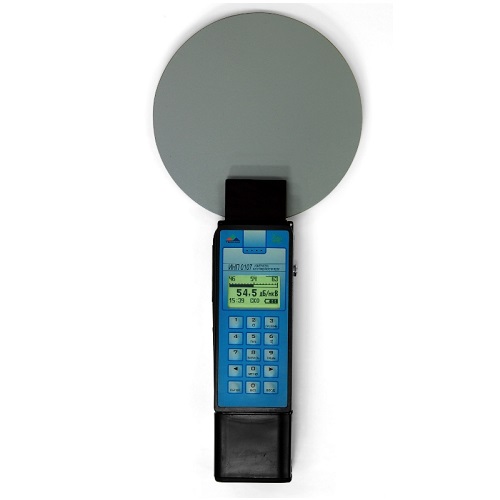

Индикатор собран в металлическом корпусе, с верхней стороны которого расположена приёмная антенна дисковой формы.

Индикатор напряженности электро-магнитного поля снабжен цифровым жидкокристаллическим дисплеем. На дисплее отображаются режимы работы индикатора, величины сигналов, состояние аккумулятора. Данные на дисплее представляются в цифровом виде, дополнительно выведена линейная шкала уровня напряженности поля.

Индикатор имеет встроенный динамик для приема речевых и звуковых сообщений. Управление аппаратом производится с клавиатуры, размещенной на лицевой панели. Корпус и клавиатура рассчитаны на жесткие условия эксплуатации.

Измеренные величины, время измерения и введенные координаты могут быть сохранены в памяти встроенного регистратора. Регистратор позволяет записать и хранить до 500 отсчетов. Содержимое регистратора по мере необходимости перегружается в компьютер через порт USB и представляется в виде таблицы или графика.

Отличительной особенностью индикатора является возможность измерения величин девиации и частот модуляции сигнала передатчика без подключения к радиостанции, т.е. в режиме радиоприёма «через эфир».
